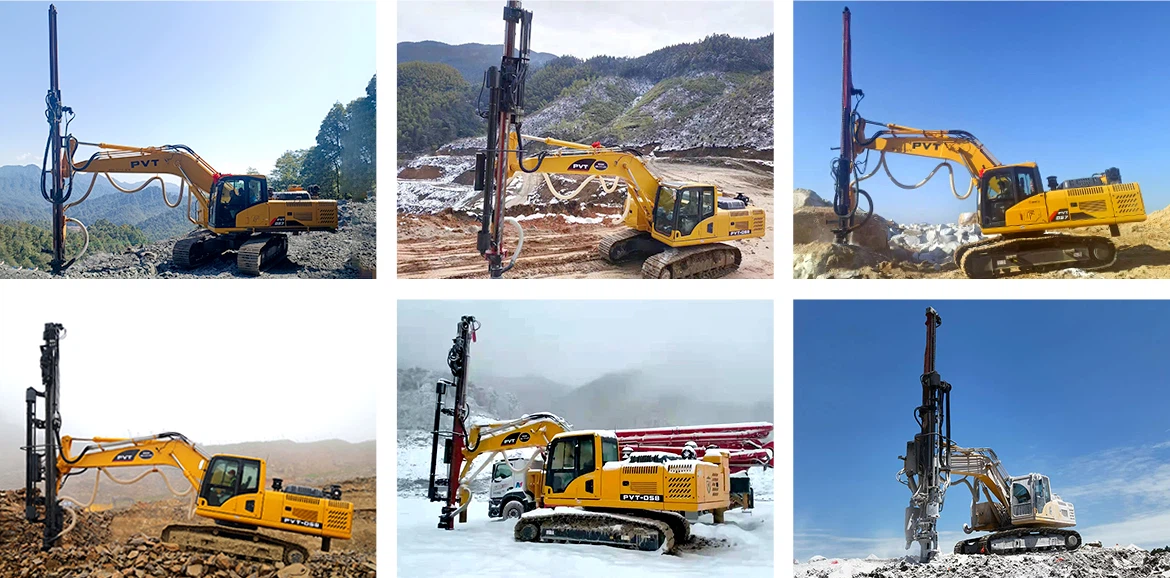

آلة Dth للتكديس
تم تصميم PVT-DL6 المدمج أسفل-جهاز حفر الحفر-لحفر الصخور بكفاءة وموثوقية في مناجم الفحم المفتوحة ومناجم المعادن ومحاجر الحجر الجيري. وهي مجهزة بضاغط هواء لولبي من نوع Sullivan-Palatek للخدمة الشاقة-مرحلتين-ومحرك Yuchai YCA08-300 بشاحن توربيني (متوافق مع معايير الانبعاثات الصينية III)، مما يوفر 220 كيلووات من الطاقة مع الحفاظ على استهلاك منخفض للوقود.
تعمل الميزات الرئيسية على تحسين كل من الأداء وسهولة الاستخدام: فهي تدعم التغذية التلقائية للقضبان وتعتمد نظام إزالة الغبار الجاف على مرحلتين، مما يقلل بشكل كبير من تلوث الغبار ومخاطر التشغيل. تعمل الأبواب الجانبية من النوع - على تبسيط عملية الوصول إلى الصيانة، كما تضمن المسارات الزاحفة ذات الأسنان الفردية - قدرة ممتازة على المناورة عبر مواقع العمل. نطاق قطر الحفر هو φ90-152 ملم.
المواصفات الفنية
|
غرض |
وحدة |
بي في تي-DL6 |
|
أداء |
||
|
قطر الثقب |
مم |
90-152 |
|
المصادم |
" |
4,5 |
|
قطر أنبوب الحفر |
مم |
76 |
|
طول أنبوب الحفر |
m |
3m × 7 |
|
أقصى عمق للحفر |
m |
21 |
|
طريقة إزالة الغبار |
جاف |
|
|
ضاغط الهواء |
||
|
ضغط العمل |
حاجِز |
20 |
|
تدفق الهواء |
م3/دقيقة |
19.6 |
|
محرك |
||
|
ماركة |
يوشاي |
|
|
معيار الانبعاثات |
الصين المرحلة الثالثة |
|
|
نموذج |
YCA08-300 |
|
|
قوة |
كيلوواط |
220/2200 |
|
نظام التغذية |
||
|
إجمالي طول شعاع التغذية |
مم |
6100 |
|
السكتة الدماغية التعويضية |
مم |
1000 |
|
السكتة الدماغية تغذية |
مم |
3950 |
|
الحد الأقصى لمعدل التغذية |
m/s |
0.9 |
|
قوة التغذية القصوى |
كيلو نيوتن |
20 |
|
زاوية ميل العربة |
درجة |
135 |
|
زاوية الوجه |
درجة |
-54-50 |
|
طفرة الحفر |
||
|
زاوية الرفع |
درجة |
50--25 |
|
زاوية التأرجح |
درجة |
L45 R45 |
|
أداء السفر |
||
|
سرعة السفر |
كم/ساعة |
2.1/4.2 |
|
القدرة على التدرج |
درجة |
25 |
|
زاوية تذبذب الزاحف |
درجة |
± 10 |
|
نظام التدوير |
||
|
سرعة الدوران |
دورة في الدقيقة |
0-110 |
|
عزم الدوران |
نانومتر |
3500 |
|
الأبعاد والوزن |
||
|
الوزن التشغيلي |
T |
12 |
|
النقل (الطول × العرض × الارتفاع) |
m |
7.65×2.55×3.4 |
|
العمل (الطول × العرض × الارتفاع) |
m |
6.74×2.98×6.6 |

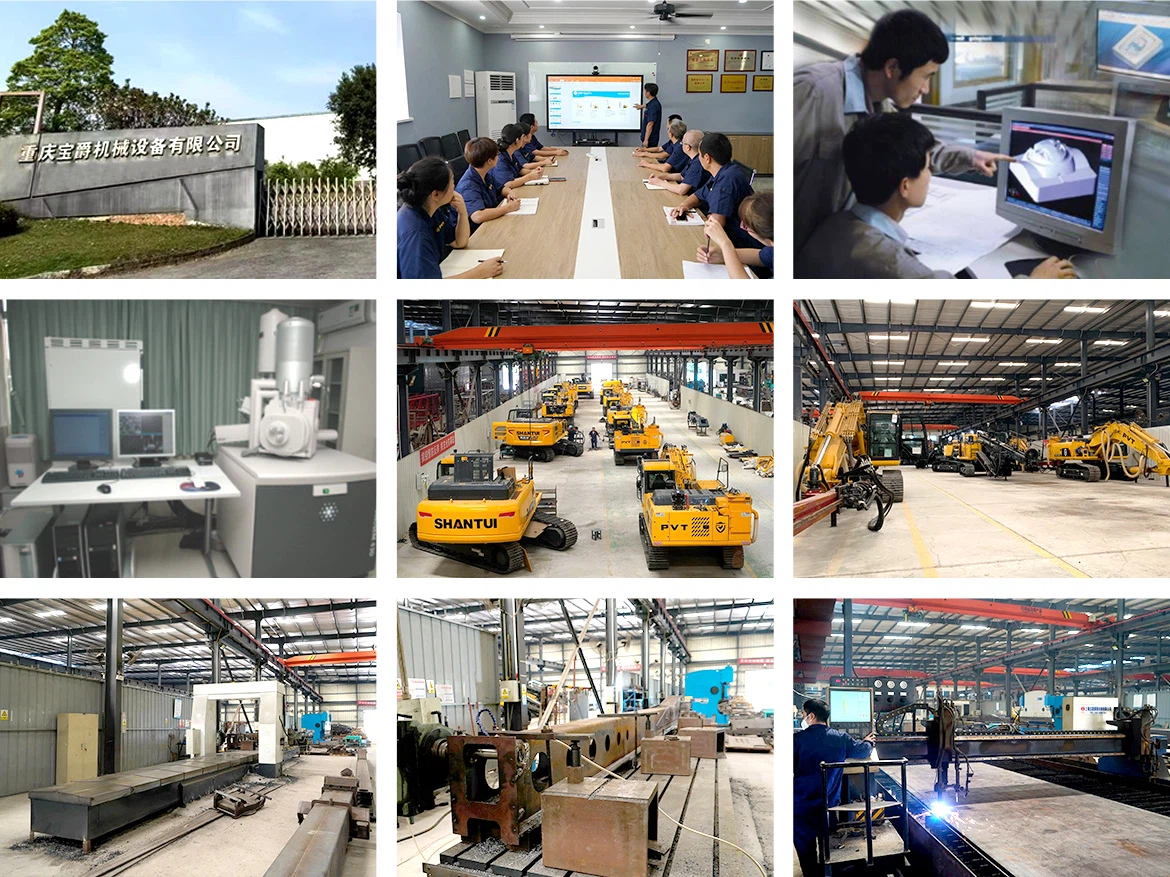

معلومات عنا
التعليمات
س: 1. ما هي بيئات العمل المناسبة لآلة الخوازيق PVT-DL6 DTH؟
ج: إنه مصمم لعمليات حفر الصخور في مناجم الفحم المفتوحة ومناجم المعادن ومحاجر الحجر الجيري، بقطر حفر يتراوح بين 90 إلى 152 ملم.
س: 2. ما هي الميزات التقنية لضاغط الهواء؟
ج: تم تجهيز منصة الحفر بضاغط لولبي ذو مرحلتين -Palatek (الولايات المتحدة الأمريكية) ثقيل -للخدمة الثانية-، يوفر ضغط عمل يبلغ 20 بار وتدفق هواء يبلغ 19.6 متر مكعب/دقيقة. تصميم الدوار الخاص به يقلل من التسرب الداخلي، مما يضمن كفاءة عالية واستهلاك منخفض للطاقة.
س: 3. ما هي مواصفات المحرك الخاص بها؟
ج: يتم تشغيل PVT-DL6 بواسطة محرك Yuchai المزود بشاحن توربيني (الطراز: YCA08-300)، بقدرة 220 كيلووات، ومتوافق مع معايير الانبعاثات الوطنية الصينية من المرحلة III، مما يوفر استهلاكًا منخفضًا للوقود وأداءً صديقًا للبيئة.
س: 4. ما هو نظام التحكم في الغبار الذي يستخدمه PVT-DS6؟
ج: تتميز المنصة بنظام تجميع الغبار الجاف على مرحلتين-، مما يقلل بشكل فعال من الغبار المحمول جواً لحماية البيئة وتقليل المخاطر الصحية التي يتعرض لها العمال.
س: 5. ما هي مزايا نظام التعامل مع القضيب الأوتوماتيكي؟
ج: يعمل معالج القضيب الأوتوماتيكي السريع والفعال على تقليل إجهاد المشغل بشكل كبير مع تحسين كفاءة العمل وسلامته.
س: 6. كيف يتم أداء التنقل والجر لسيارة PVT-DS6؟
ج: تستخدم المنصة مسارات مفردة- للحصول على قبضة فائقة، مع سرعة سير تبلغ 2.1/4.2 كم/ساعة، وقدرة على التسلق بمقدار 25 درجة، وتذبذب إطار المسار بمقدار ±10 درجات، مما يضمن التشغيل المستقر في ظروف المطر أو الثلج أو الحطام السائب.
